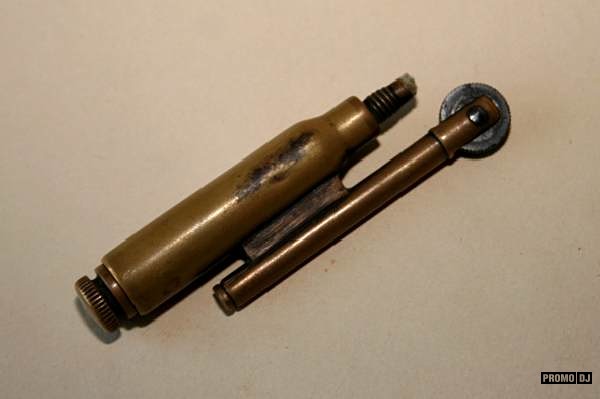

Не так давно писал пару постов о джеках и миниджеках... собственно к чему я это все...  Решил я посмотреть на ютубе что нибуть ржачное,  и как обычно по ссылкам дошел до того, "как обрезать стеклянную банку ровно пополам" ))) незнаю зачем, но, я посмотрел это видео )))  Не суть.... в общем, попалось мне видео, где какой-то буржуй америкос делает зажигалку из гильзы, пошурстив по глобальной сети, оказалось, что это довольно таки древняя фишка и еще со времен войны делали различные изделия из гильз, в том числе и зажигалки

... и что то вот задело меня... Порыскав по закромам, не чего не нашел, а ехать до украины почти 500 км было лень... Покумекал, погоревал и снова открыл загашник с "махуяром" (он же ящик с джеками и прочей мутью)

И было решено сделать тоже самое, но только из сломанных джеков...

А теперь в картинках процес моего рукожепства.... погнали

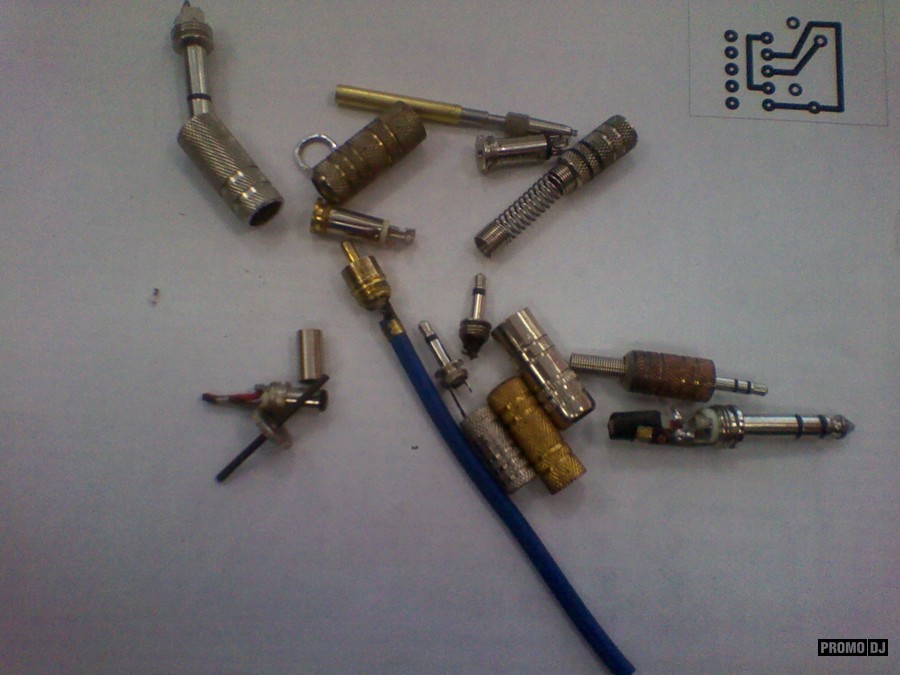

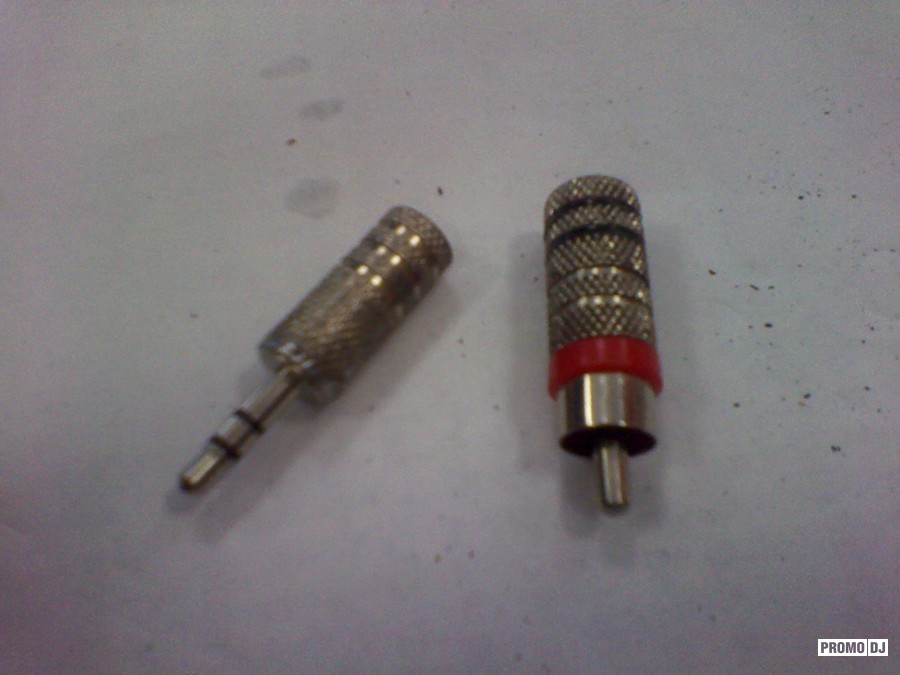

выбрав то, что нужно приступил потихоньку к работе...

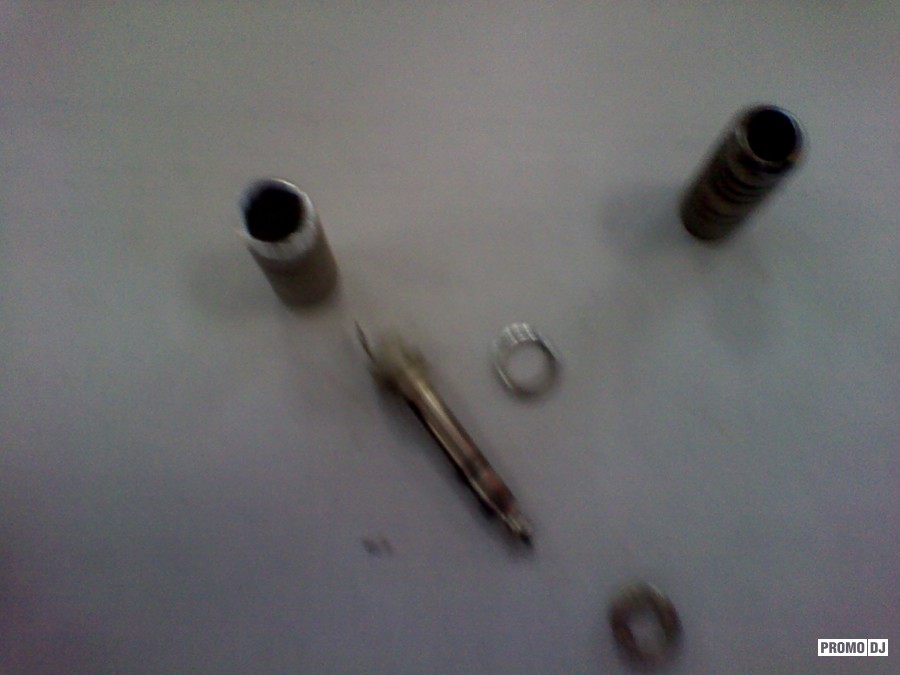

обрезав с джеков то, что ненужно и спаяв "переходник" собрал два джекав "один"

попутно напаяв еще пару деталей от миниджекови тюльпанов

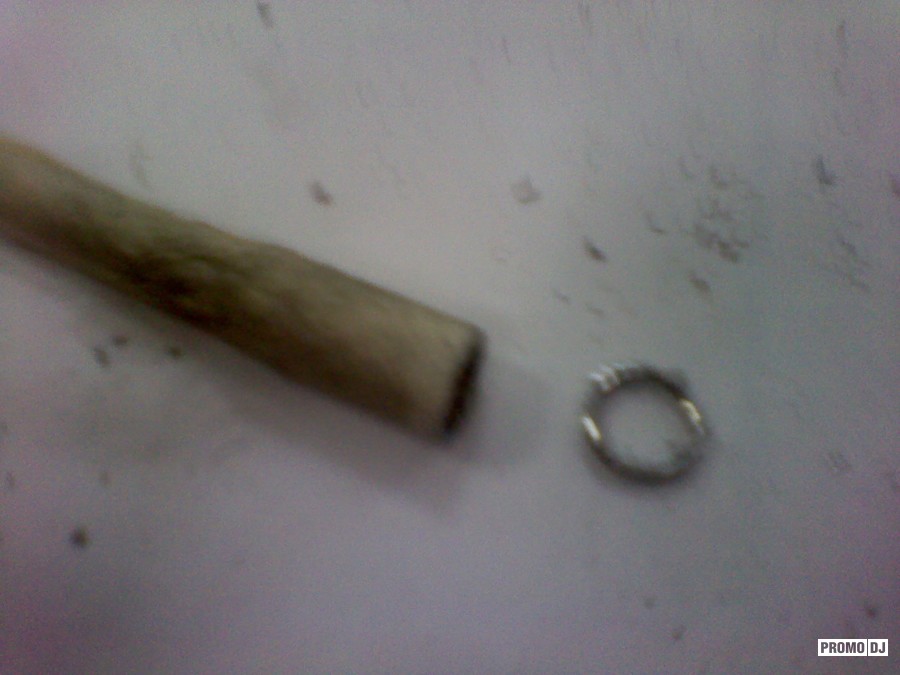

что бы как то вся это хрень закрывалась... разрезал джек и выпрямив его, напаяв, что то типа "заглушки"

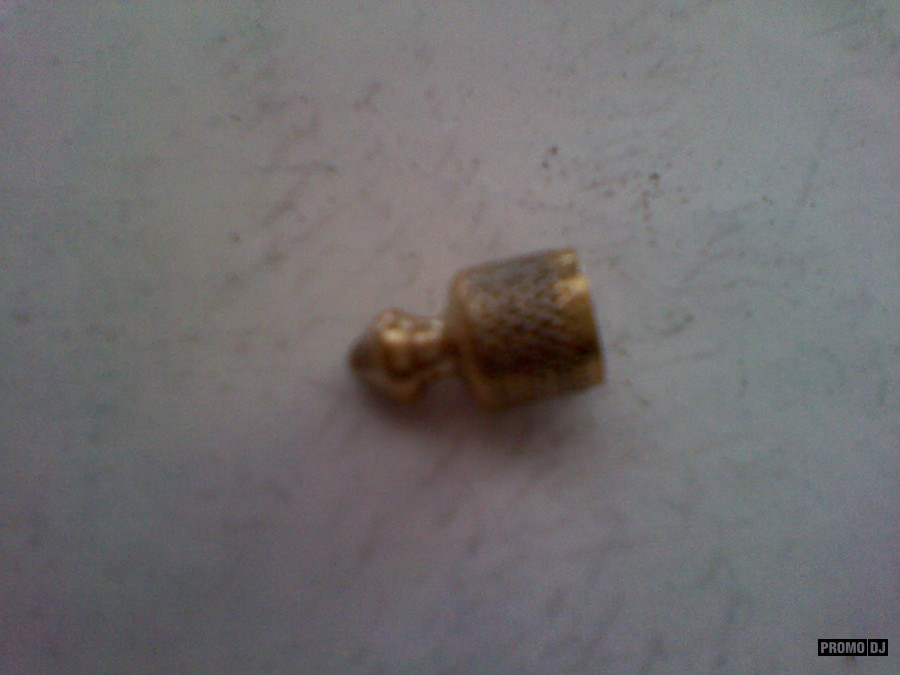

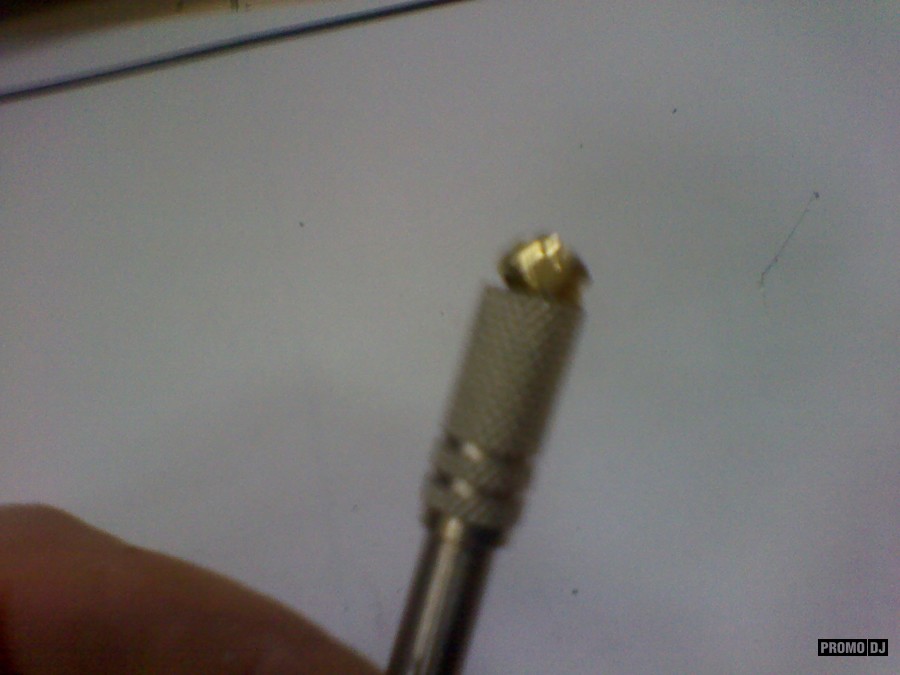

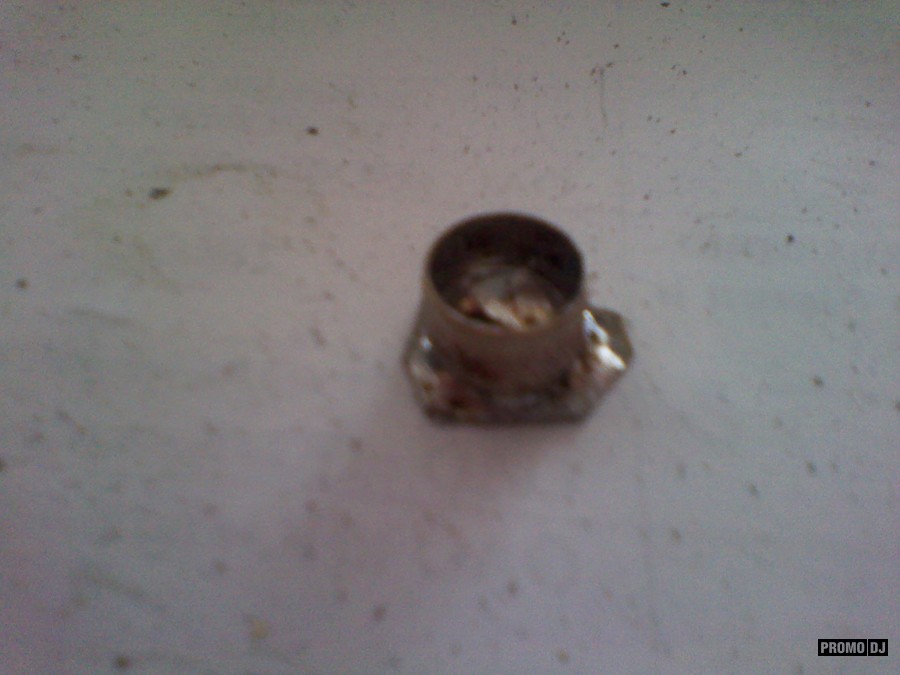

затем обреза корпус миниджека и припаяв к нему кусок. а точнее самое первое звено от джека 6,3 получилась вот такая хрень

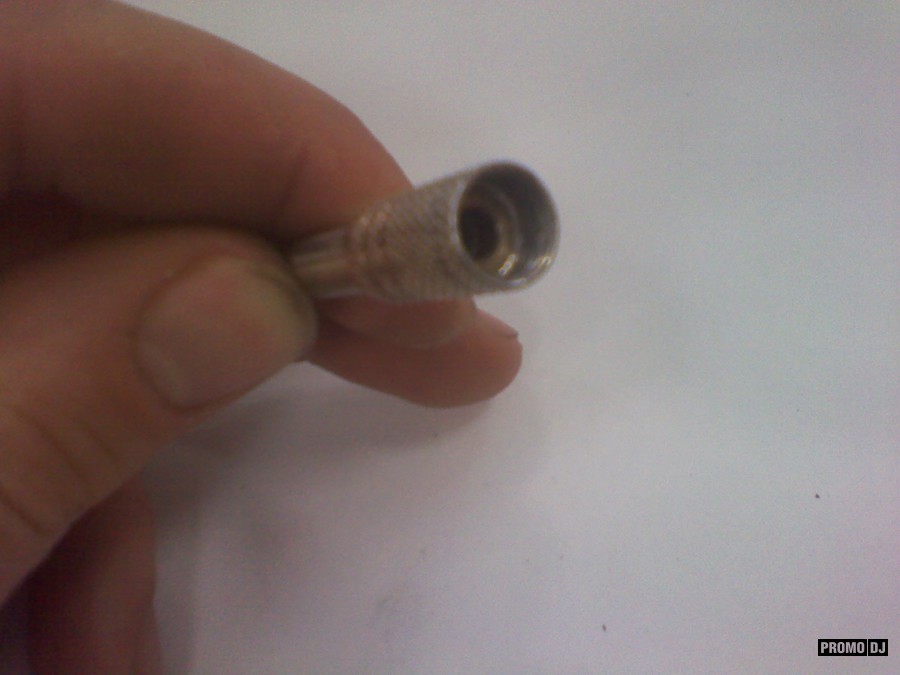

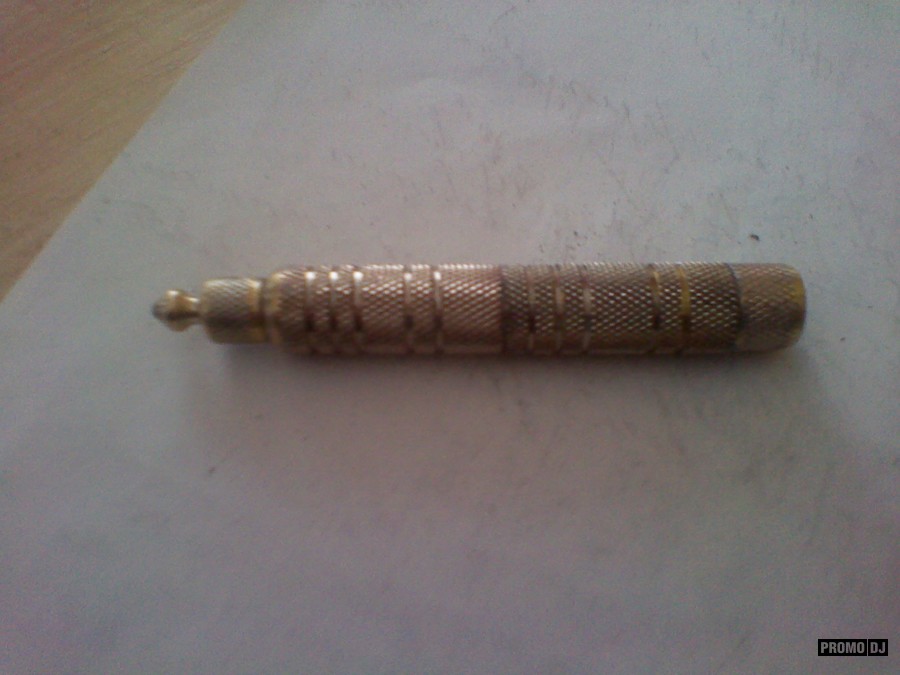

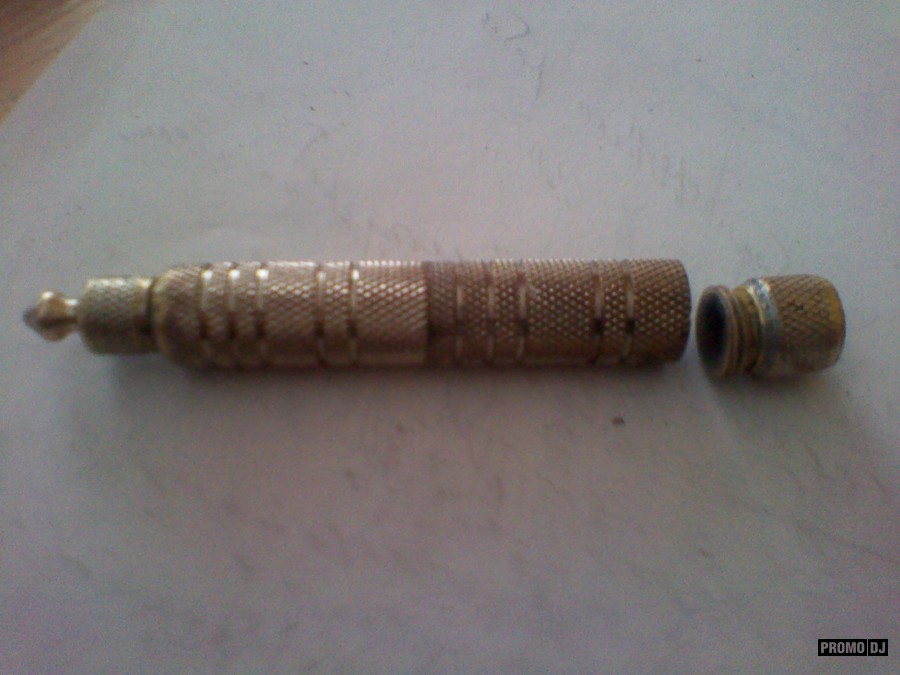

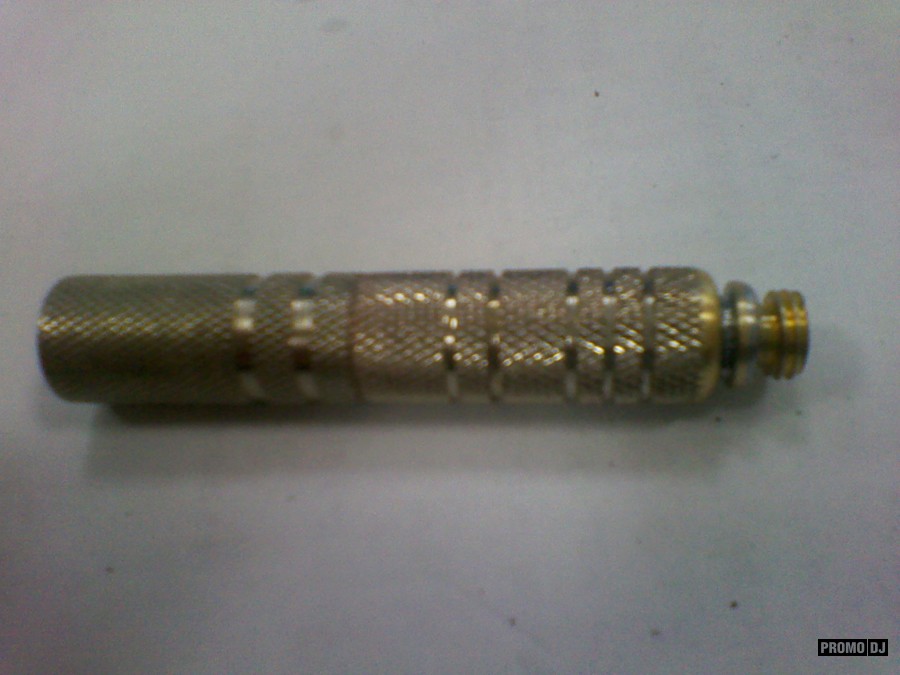

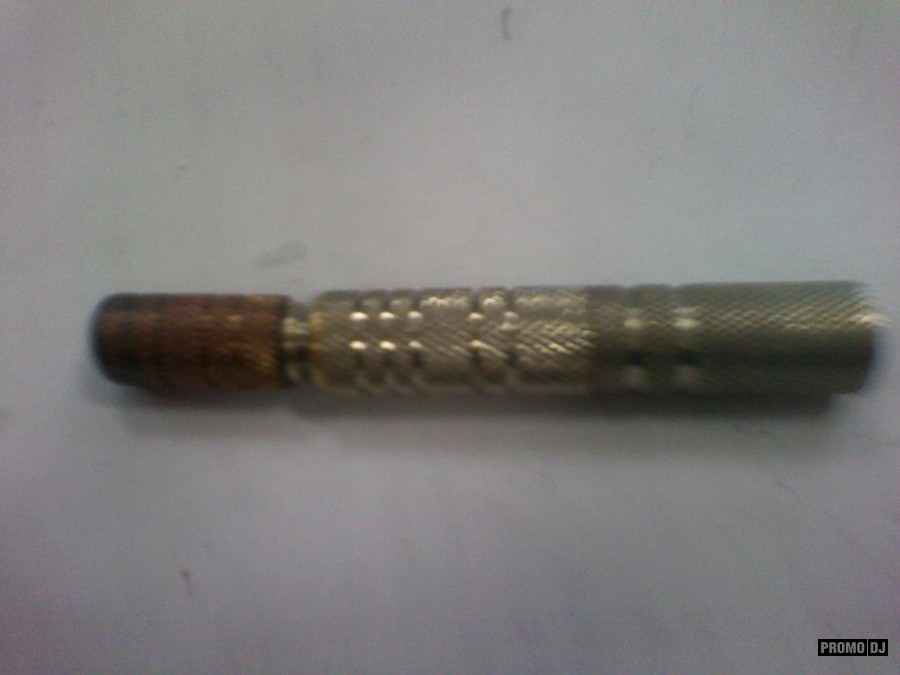

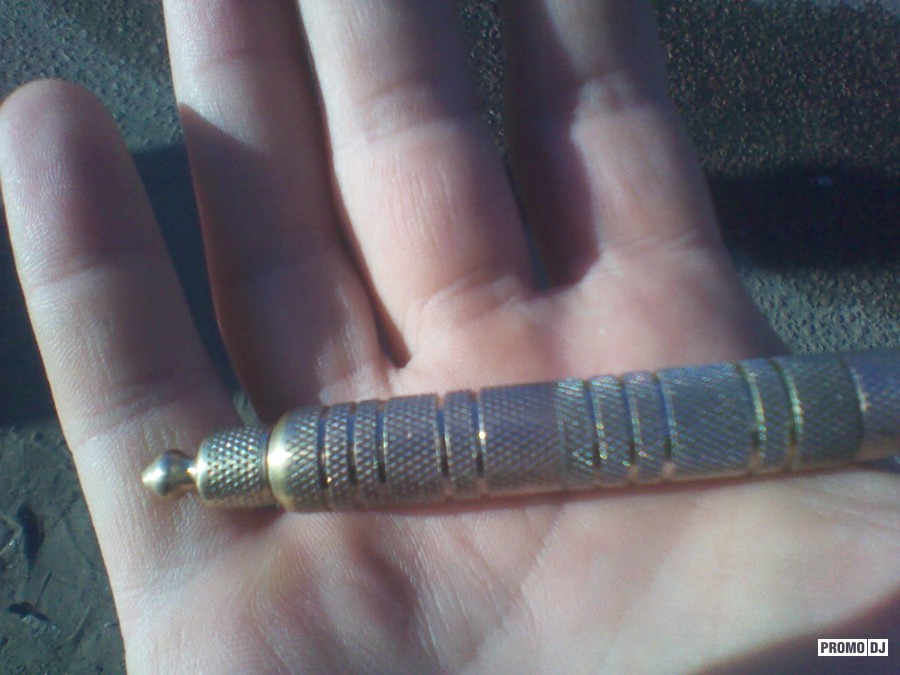

 затем все спаяв, пошлифовал и подогонав по резьбе, получилось, что то типа этого

на этом процесс остановился, поскольку надо искать "донора" типа зипы зажигалка, с которой надо колесико... собственно к весь этот пост.... как найду донора зипу (покупать не охота), так доделаю.....

как говориться...

Не так давно я писал о переходнике с резьбой своими руками, отдал коллеге по "цеху" тот был рад аж до поросячьего визга ))). И вот на днях обратился знакомый с проблемой связанной с питанием ноута, звучала фраза примерно так "чета он не заряжается". Пошевелив разъем, зарядка пошла, осталось дело за малым, выяснить в чем именно проблема в штекере питания или же в самом разъеме ноута. Но так как мне ноут было лень разбирать, замерил тестером питание на штекере... Напряжения НЕТ и так, как идти за новым было лень, да и не факт что именно такой будет в магазине... решено было разрезать...

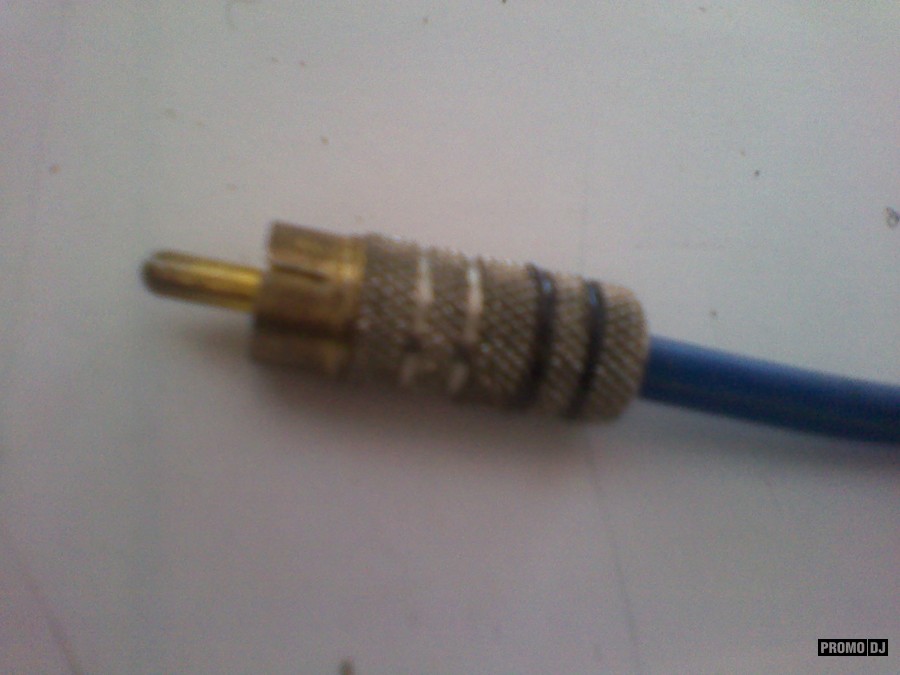

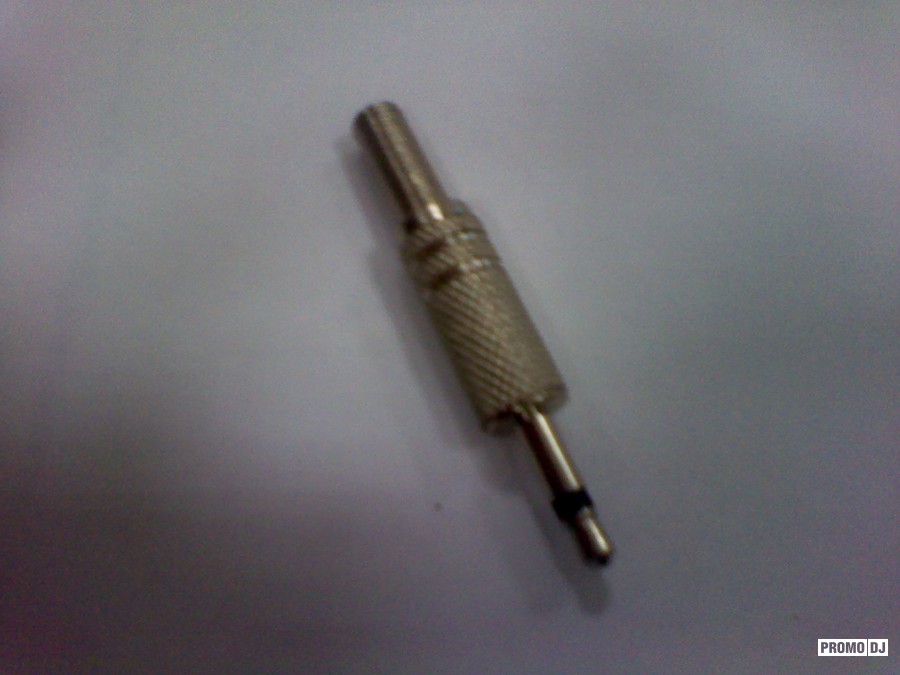

аккуратно вынув штекер из "оболочки" выяснилось, что не так уж и просто его туда вставить, а точнее вообще он обратно не хотел вставляться, и тут я и вспомнил про тот же самый миниджек, но так как под рукой его не было, то пришлось экспериментировать с тюльпаном.

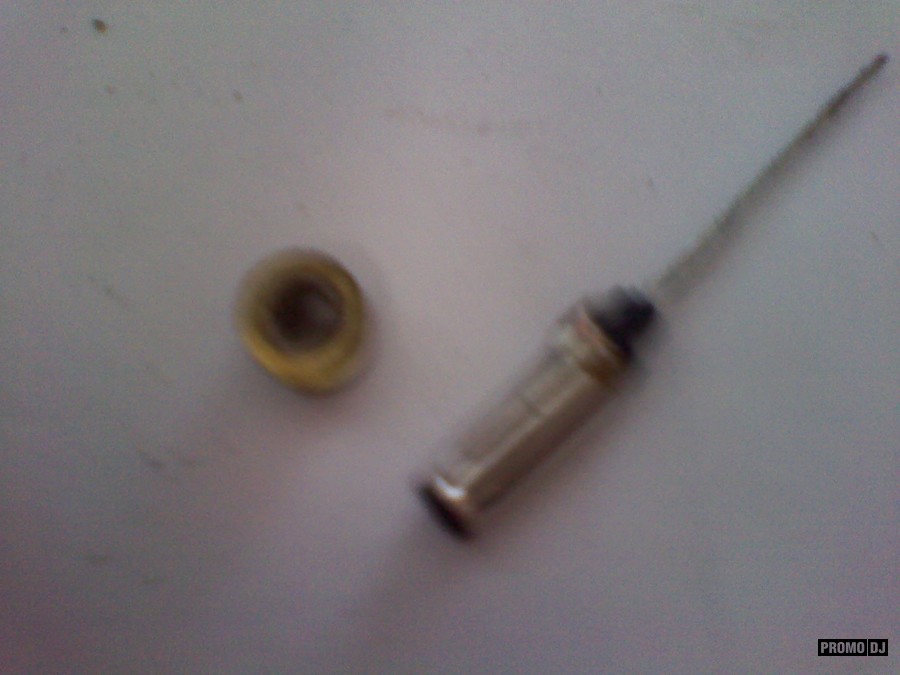

обрезав все ненужное

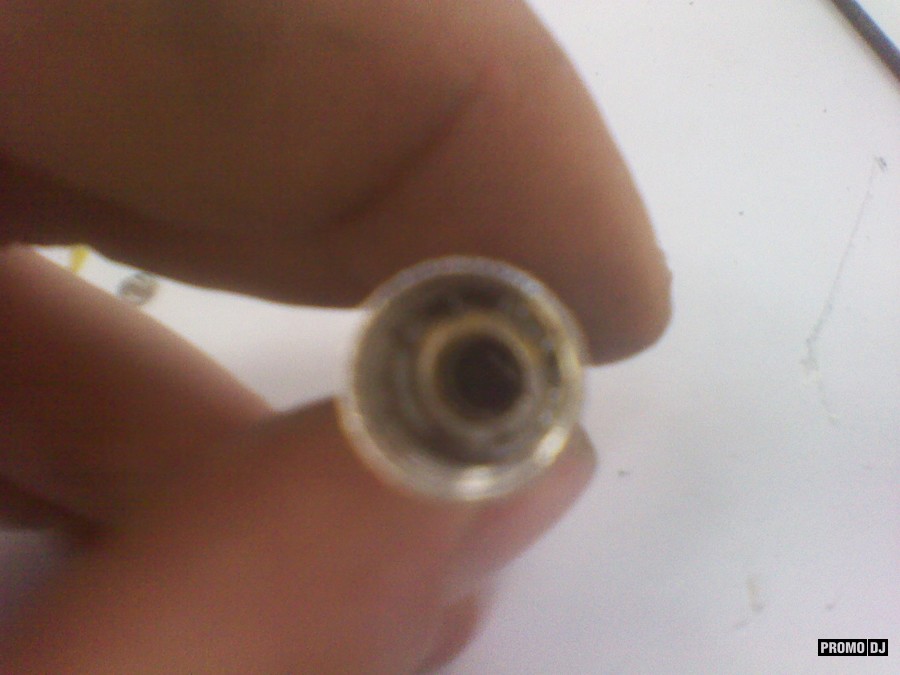

начал растачивать под диаметр штекера питания.

Затем вставив, аккуратно припаял сплавом "розе" дабы не поплавать пластиковые части штекера. Об этом сплаве я уже писал в первом блоге.

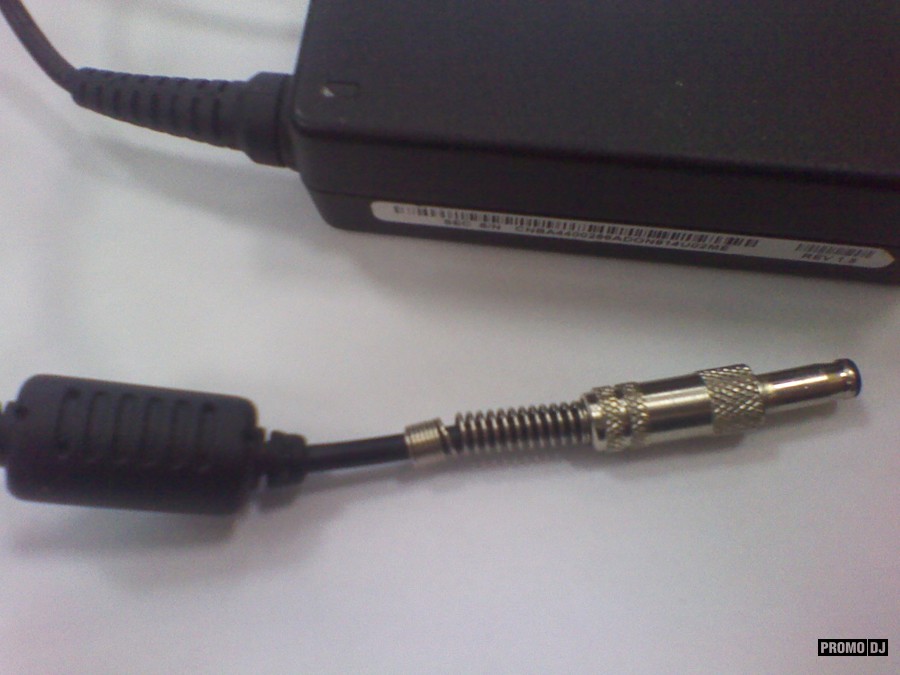

Собрав все воедино, не понравилось не мне, не товарищу, пришлось отправлять его в магазин за штекером питания и пивом для меня, спустя часа полтора, он отзвонился и сказал что именно такого нет, есть большего диаметра и короче. Сказал, пускай купит миниджек. Собственно все тоже самое, что описано выше было проделано с миниджеком. Результатом товарищ остался доволен... на все про все ушло часа два, с учетом его похода в магазин и перекурами между бокалами пива.

Всем спасибо.

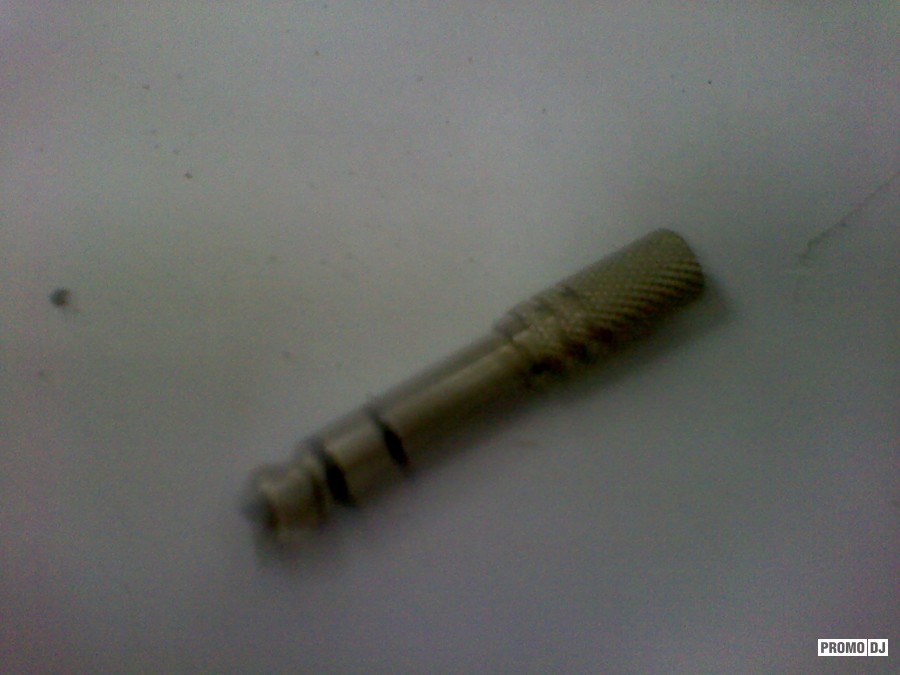

Многие сталкивались с такой приблудой, как переходник с мини джека 3,5 на джек 6,3 с резьбой. Идет в комплекте с ушами (обычно).

И порой бывает обидно, когда пришел на работу, а переходник где то похерил по дороге или потерял дома. Что собственно и произошло с коллегой по "цеху", где и когда он его потерял неизвестно. Дал свой "поиграть" на вечер, все попытки найти аналогичный или купить в магазине у него успехом не увенчались. Я сначала не поверил, что так проблематично найти именно такой переходник с резьбой... и какого же было мое удивление, когда убив пол дня и объехав все музыкальные магазины, а заодно и радиолавки, не где не нашел. в музыкальных магазинах то пытались впарить за примерно рублей 700 какие-то уши в комплекте с которыми был такой переходник, то под заказ....то еще что, в общем, не чего не нашел. Полазив по инету, так же мало чего интересного нашел, а может просто искал плохо, не суть. И тут мне на глаза попался обычный переходник

С резиновым "наболжаником" сняв с него эту резину, на удивление заметил, что приделать верхнюю часть с резьбой особого труда не составит, и тут снова.... БАРАБАННАЯ БРОБЬ .......... миниджек внутренняя резьба в котором идеально подходит на резьбу миниджека от ушей... теперь собственно сам процесс моего рукожопства... и так погнали

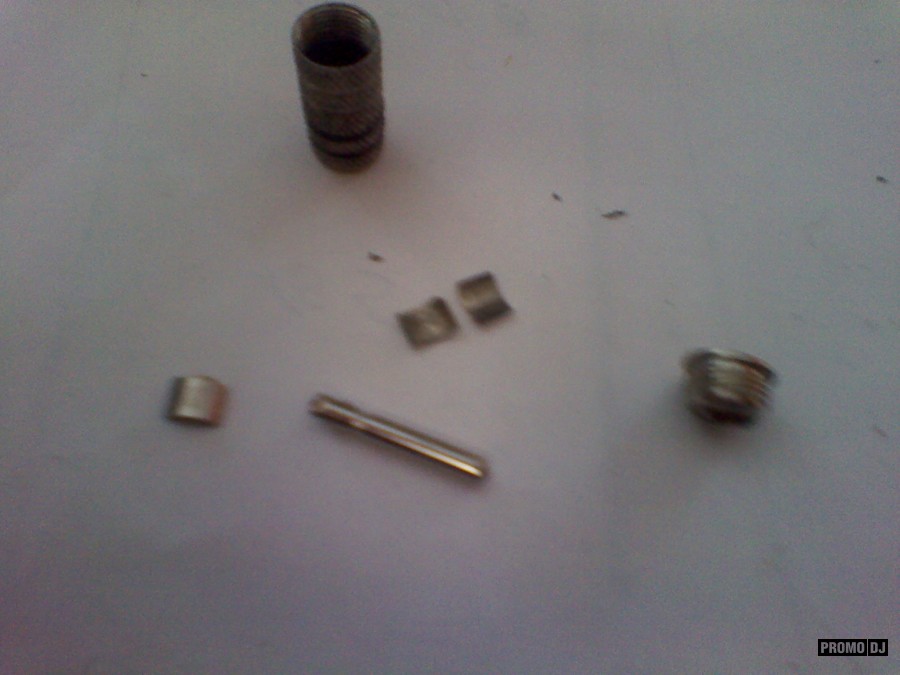

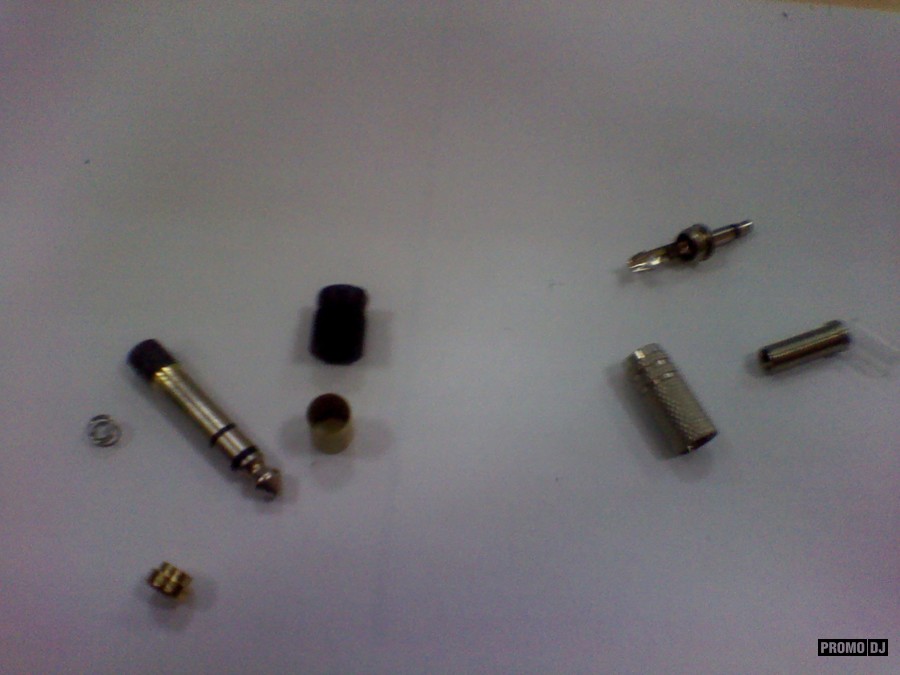

Первым делом было все разобрано

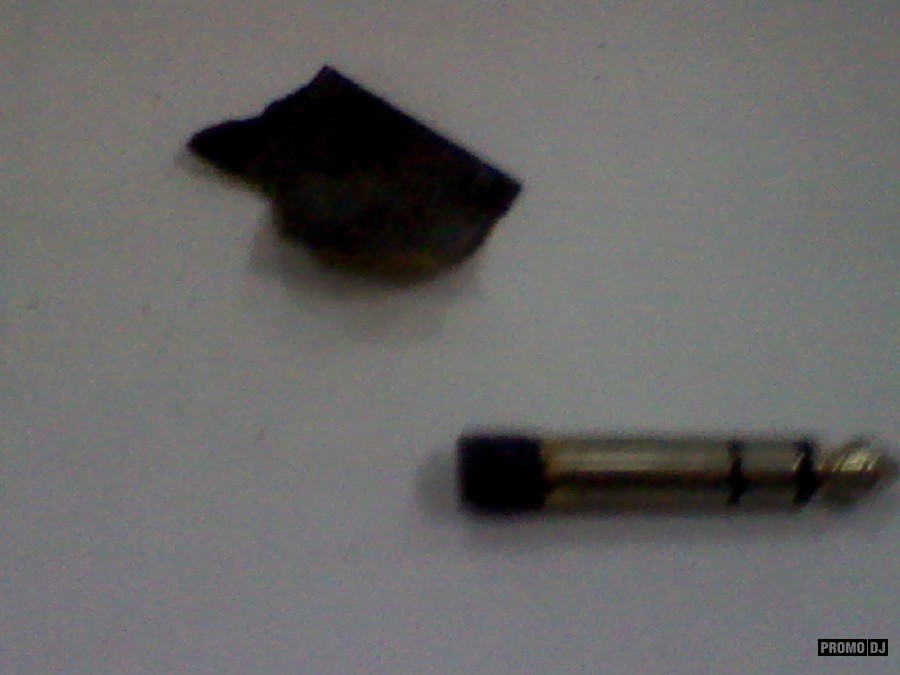

лишние детали в долгий ящик (авось пригодятся), но тут меня ждал не большой сюрприз, внешний размер джека (на фото черная фигня вверху) была чуть больше внутреннего отверстия корпуса миниджека, пришлось наждачной обработать заняло это минут 10

Потом все идеально подошло, ну и для уверенности капнул немного супер клея вовнутрь, с небольшим усилием и с помощью клея все встало намертво.

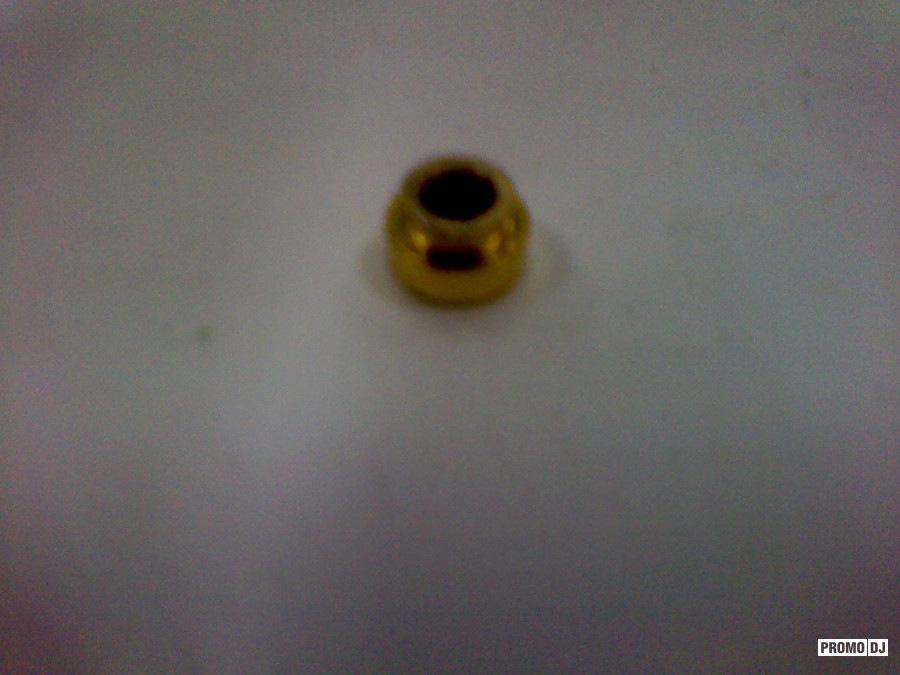

Но тут меня снова ждал сюрприз, втулка, которая служила отверстием переходника, была так же больше на пару миллиметров и соответственно не подходила по внутреннему диаметру корпуса миниджека

пришлось обтачивать, закрепил на болт, вставил в шуруповерт, включил его и начал потихоньку напильником стачивать

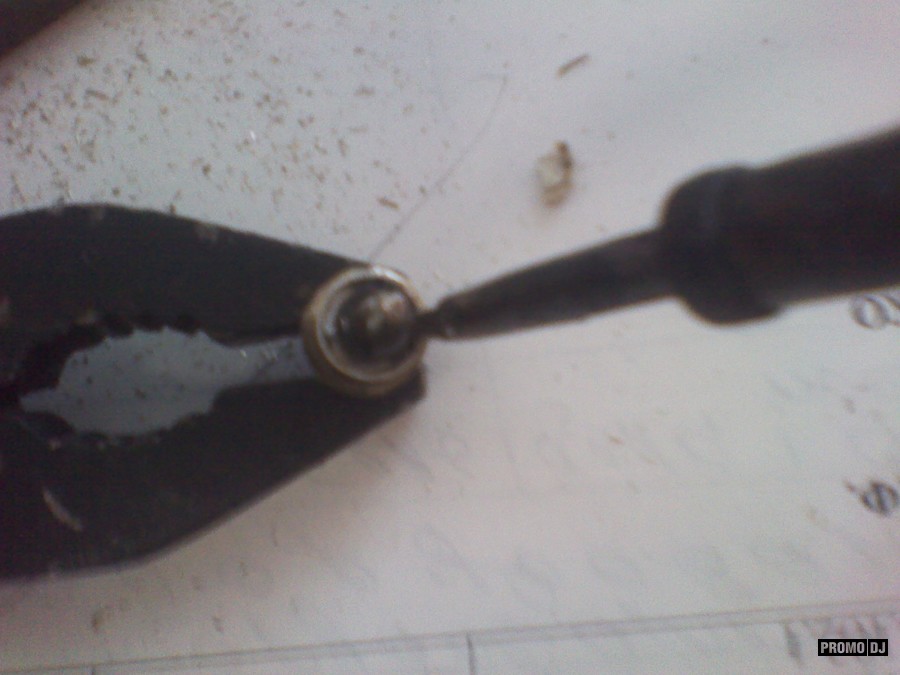

сточив под нужный диаметр, она с легкостью зашла в отверстие, осталось только придумать, как её там зафиксировать, не чего лучше как припаять я не придумал, поскольку клеить метал к металлу, как то не хотелось, взял паяльник с тонким жалом, сплав розе, чтобы обычным припоям при нагреве не деформировать пластмассу (температура плавления сплава розе +94 °C), капнул немного паяльной кислоту и соответственно припаял.

Померев растояние от начала до конца резьбы в оригинальном переходнике срезал лишние пару миллиметров в том, который сделал и  начал доводить до финишной обработки

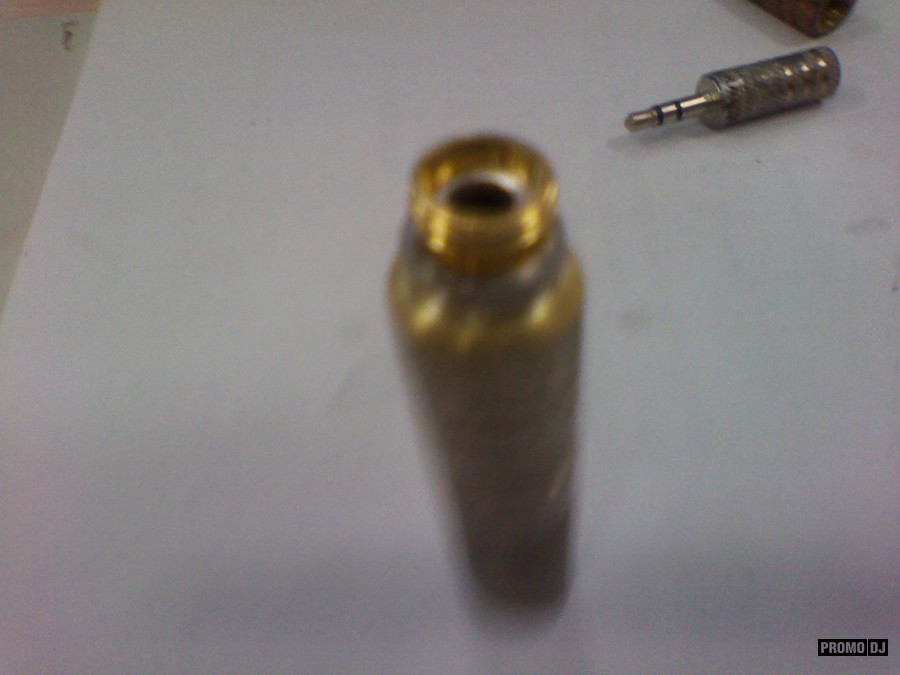

мелкая наждачка, немного терпения и собственно все
